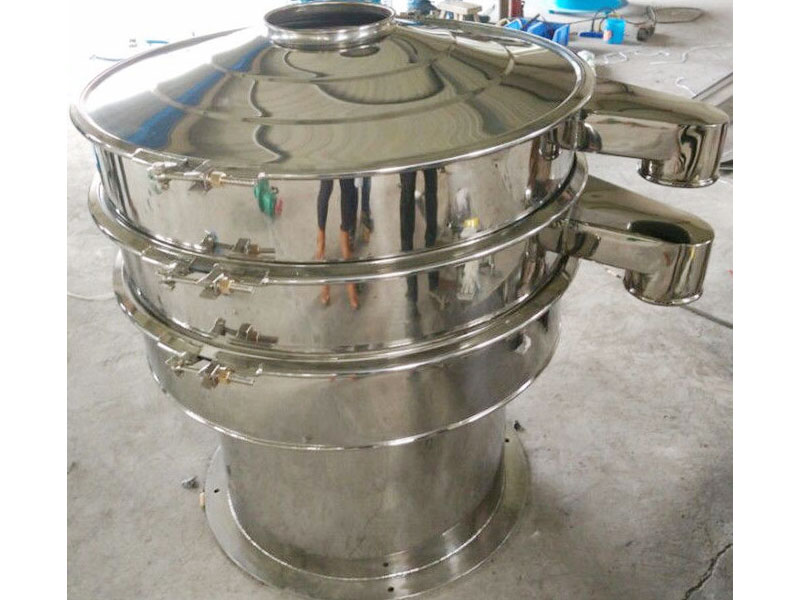

旋振篩是一種高精度細粉篩分機械，其噪音低、效率高，快速換網需3-5分鐘，全封閉結構，適用于粒、粉、粘液等物料的篩分過濾。旋振篩是由直立式電機作激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變?yōu)樗健⒋怪?、傾斜的三次元運動，再把這個運動傳遞給篩面。調節上、下兩端的相位角，可以改變物料在篩面上的運動軌跡?！　⌒窈Y工作原理　　三次元旋振篩，由直立式電機作激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變?yōu)樗?、垂直、傾斜的三次元運動，再把這個運動傳遞給篩面，使物料在篩面上做外擴漸開線運動，故該系列振動篩稱之為旋振動篩。旋振篩具有物料運行的軌跡長，篩面利用率高等優點，調節上、下兩端重錘的相位角，可改變物料在篩面上的運動軌跡.可以對物料進行精篩分、概率篩分等。　　旋振篩起動后，其動力裝置即振動電機上下兩端不同相位的偏心塊、由于高速放置作用而產生一復合慣性力，該慣性力篩機振動體作復旋運動，篩框在振動力的作用下連續作往復運動，進地而帶動篩面作周期性振動，從而使篩面上的物料隨篩箱一同作定向踴躍式運動，其間，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續跳躍運動后從排料口排出，完成篩分工作。旋振篩振動體的運動軌跡為一復雜的空間三維曲線，此曲線在水平面上的投影為圓形，在兩垂直面上的投影為兩相同的橢圓。實際運用中，通過調整振動電機上下兩端偏心塊的相對相位，可以改變篩面上物料的運動軌跡，從而達到不同的篩分作業目的?！　〗Y(jié)構圖如下：　　物料運動軌跡如下：　　旋振篩特點　　1、效率高、設計精巧耐用，任何粉類、粘液均可篩分。　　2、換網容易、操作簡單、清洗方便?！　?、網孔不堵塞、粉末不飛揚、可篩至500目或0.028mm?！　?、雜質、粗料自動排出，可以連續作業?！　?、獨特網架設計，篩網使用時間長久，換網快只需3-5分鐘?！　?、體積小，不占空間移動方便?！　?、篩機可以達到五層，建議使用三層?！　⌒窈Y適用行業　　化工行業：樹脂、涂料、工業藥品、化妝品、油漆、中藥粉等?！　∈称沸袠I(yè)：糖粉、淀粉、食鹽、豆類、米粉、奶粉、豆?jié){、蛋粉、醬油、果汁等。　　金屬、冶金礦業：鋁粉、鉛粉、銅粉、礦石、合金粉、焊條粉末、二氧化錳、電解銅粉、電磁性材料、研磨粉、耐火材料、高嶺土、石灰、氧化鋁、重質碳酸鈣、石英砂等。　　公害處理：廢油、廢水、染整廢水、助劑、活性碳等?！　“惭b前的準備　　1、檢查電機標牌是否與要求相符?！　?、用500伏兆歐表測量絕緣電阻，其值應對定子繞組進行干燥處理，烘干溫度不能超過120℃。　　3、檢查電機各緊固件，謹防松動?！　?、檢查電機表面有無損壞、變形?！　?、檢查是否轉動靈活，若有異常，應排除?！　?、檢查電源，是否缺相，并空載運行5分鐘?！　“惭b與調整　　1、電機應緊固在安裝面上，安裝面必須光滑、平整?！　?、電機可水平安裝?！　?、電機引線采用四芯橡膠電纜YZ-500V，接電源時引出線電纜不允許有急折，并與振動體可靠固定。　　4、電機應有可靠的接地，電機內有接地裝置，引線端有標志，亦可利用底腳堅固螺栓接地?！　?、激振力的調整?！　∈褂门c維修　　1、本機應裝設電氣保護裝置?！　?、本機運行初期，每天至少檢查地腳螺栓一次，防止松動?！　?、當電機旋轉方向不符合要求時，調整電源相序即可。　　4、電機應保證潤滑良好，每運行二周左右補充鋰基潤滑脂（ZL-3）一次，加油時，通過油杯加入適量鋰基潤滑脂。當采用密封軸承時，電機沒有安裝油杯。（免注油振動電機可忽略）　　5、本機累計運行1500小時后，應檢查軸承，若有嚴重損傷時應立即更換。　　6、本機停置較長時間后再次使用時，應測量絕緣電阻，用于500伏兆歐表測量，應大于0.5兆歐?！　∪粘１ｐB(yǎng)　　1、啟動前：　　（1）檢查粗網及細網有無破損　?。?）每一組束環是否鎖緊　　2、啟動時：　?。?）注意有無異常雜音　　（2）電流是否穩定　?。?）振動有無異狀　　3、使用后：每次使用完畢即清理干凈.　　定期保養　　定期的檢查粗網，細網和彈簧有無疲勞及破損，機身各部位是否因振動而產生損壞，需添加潤滑油的部位必須加油潤滑。

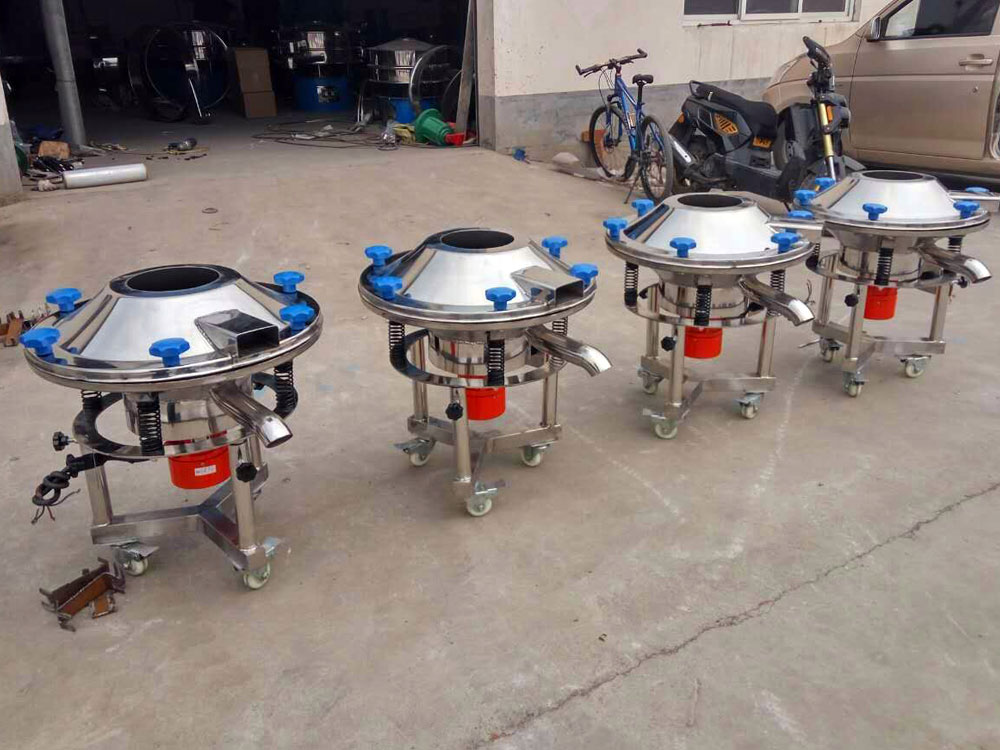

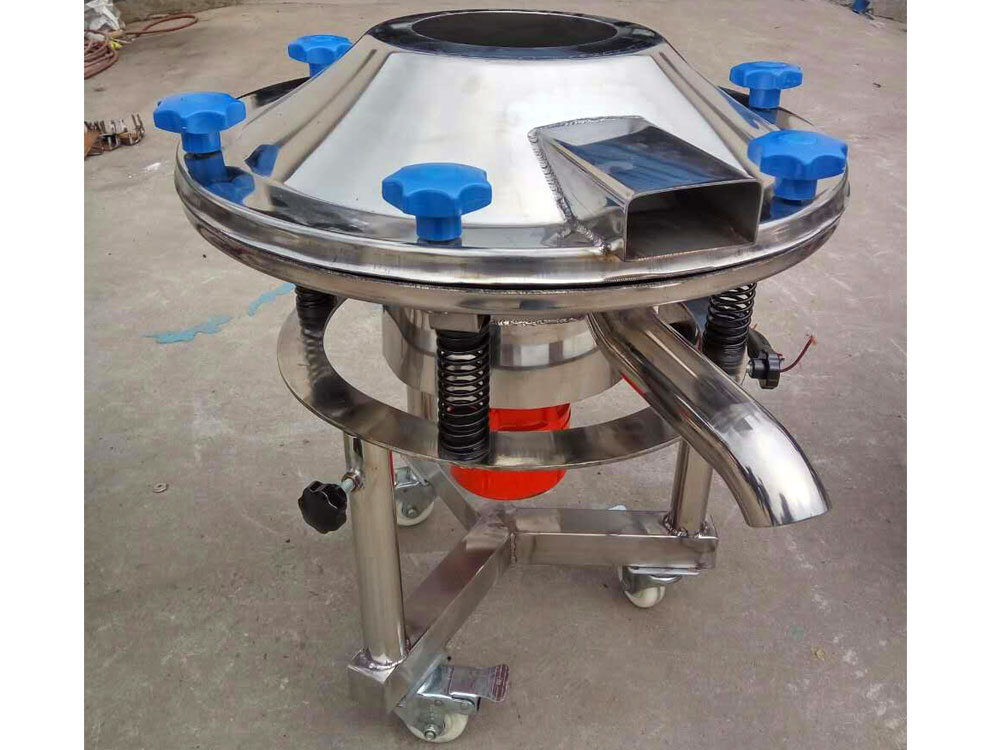

　　一、概述　　高頻篩廣泛適用于選礦、選煤、化工、制磚、食品、制藥、制堿、化肥、造紙等行業中各種物料的干法、濕法篩分、分級、脫水。用于選礦廠磨礦分級流程中的細粒分級作業，在適當?shù)慕o料濃度、給料粒度（-200目粒級含量）、以及需求篩下粒度與給料粒度之差小于30個百分點的條件下，篩分效率高達70%以上。由于篩分效率高，可大幅度降低循環負荷和篩上物中合格粒級含量，從而提高磨機的處理能力（一般可提高5～10個百分點）。篩分過程對篩下物粒度控制嚴格，消除過粗礦粒對精礦品位的不利影響；另外礦漿在篩面高頻小振幅振蕩作用下，有按密度分層的作用，高密度小顆粒易于沉降至篩面而透篩，因此可明顯提高篩下物的品位。　　二、高頻篩性能特點　　◆采用國內品牌振動電機，具有噪聲低，體積小，重量輕，耗電量小，過載能力強，外觀精細等特點，屬新一代產品?！　　舨捎米灾餮兄频摹癦”型網架，單層網結構，取消了傳統雙層網之間相互摩擦的弊病，使壽命延長了2~3倍，并且換網方便簡捷，更換一次只需3~5分鐘?！　　舄毺氐牡卧O計，既便于觀察物料又無濺料現象，效果更佳。　　◆ 震幅小，頻率高，達3000次/分,物料篩分效果好?！　　襞c原料接觸部位皆采用SUS304材質制作，外形美觀?！　∪⒏哳l系列振動篩分過濾機的使用目的　　◆固液分離：本設備能十分有效的處理固混合物料，快速實現固液分離，并篩選過濾出不同目數的物料?！　　舫?雜：本設備可除去大量液體物料中大小不同的小部分雜料，進行快速分離?！　∷?、高頻系列振動篩分過濾機的使用要求　　◆應均勻給料、給料量應與排出量相等。一次投料過多，阻礙物料在篩面上的正常運動，而且會大大降低物料處理量。而且會使 本身處于不平衡運轉的電機負荷驟然增加，造成電機損壞、降低電機壽命。如給料量達不到設備的處理能力，既浪費能源，又降低了產量?！　　粲袕姶鬀_擊力的給料方式：應加裝緩沖料斗、物料直接沖擊網面，不但消耗振動源所產生的激振力，更易造成網面破損及篩網疲 勞，而影響篩分過濾產量?！　∥濉惭b前準備　　1、檢查電機標牌是否與要求相符?！　?、用500伏兆歐表測量絕緣電阻，其值應對定子繞組進行干燥處理，烘干溫度不能超過120℃?！　?、檢查電機各緊固件，謹防松動?！　?、檢查電機表面有無損壞、變形?！　?、檢查是否轉動靈活，若有異常，應排除?！　?、檢查電源，是否缺相，并空載運行5分鐘?！　×?、安裝與調整　　1、電機應緊固在安裝面上，安裝面必須光滑、平整?！　?、電機可水平安裝。　　3、電機引線采用四芯橡膠電纜YZ-500V，接電源時引出線電纜不允許有急折，并與振動體可靠固定。　　4、電機應有可靠的接地，電機內有接地裝置，引線端有標志，亦可利用底腳堅固螺栓接地。　　5、激振力的調整?！　∑?、使用與維修　　1、本機應裝設電氣保護裝置。　　2、本機運行初期，每天至少檢查地腳螺栓一次，防止松動?！　?、當電機旋轉方向不符合要求時，調整電源相序即可。　　4、電機應保證潤滑良好，每運行二周左右補充鋰基潤滑脂（ZL-3）一次，加油時，通過油杯加入適量鋰基潤滑脂。當采用密封軸承時，電機沒有安裝油杯?！　?、本機累計運行1500小時后，應檢查軸承，若有嚴重損傷時應立即更換?！　?、本機停置較長時間后再次使用時，應測量絕緣電阻，用于500伏兆歐表測量，應大于0.5兆歐?！　“?、日常保養　　1、啟動前：　?。?）檢查粗網及細網有無破損　?。?）每一組束環是否鎖緊　　2、啟動時：　?。?）注意有無異常雜音　?。?）電流是否穩定　　（3）振動有無異狀　　3、使用后：每次使用完畢即清理干凈.　　九、定期保養　　定期的檢查粗網，細網和彈簧有無疲勞及破損，機身各部位是否因振動而產生損壞，需添加潤滑油的部位必須加油潤滑。

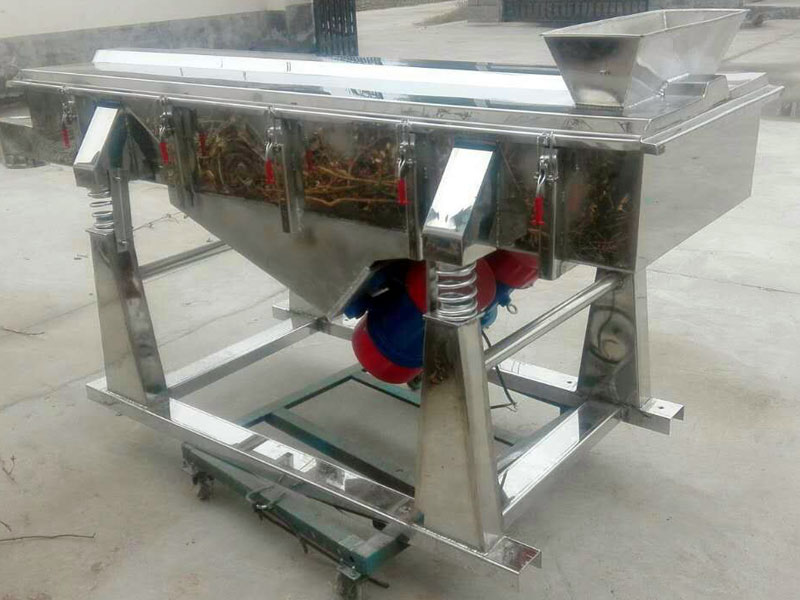

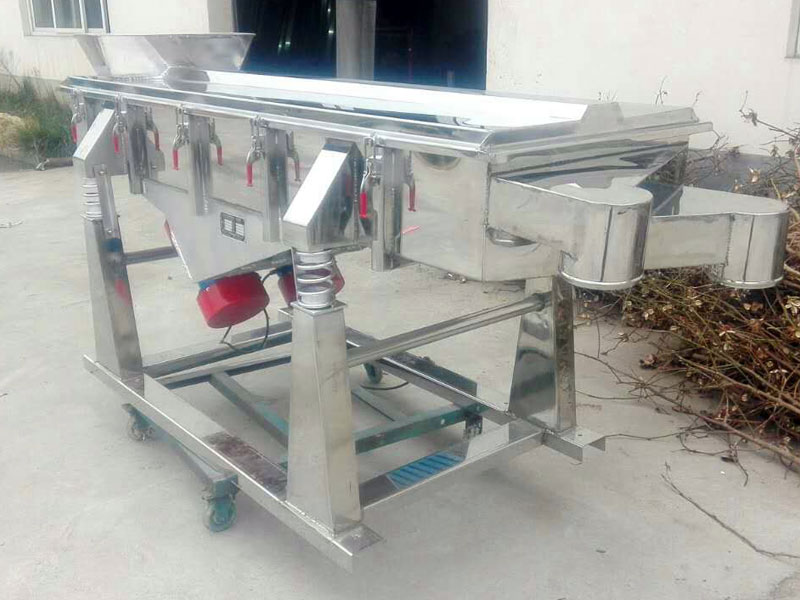

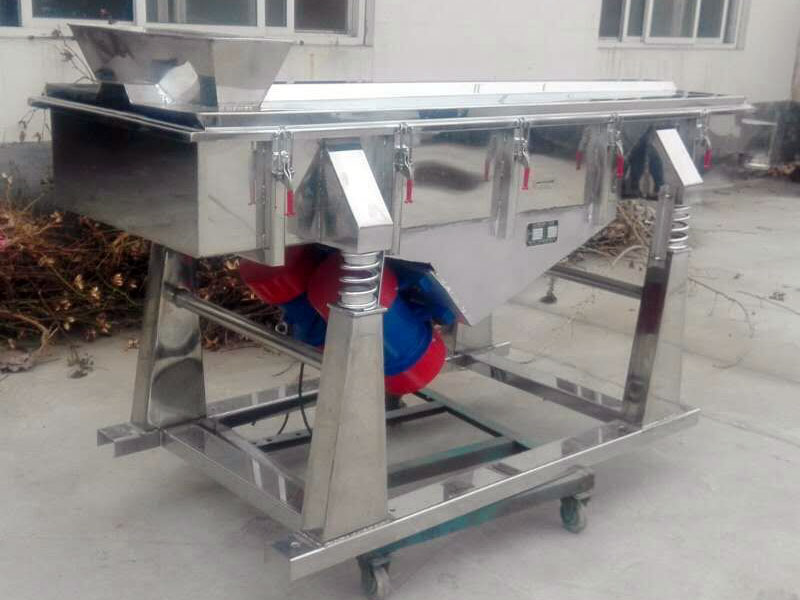

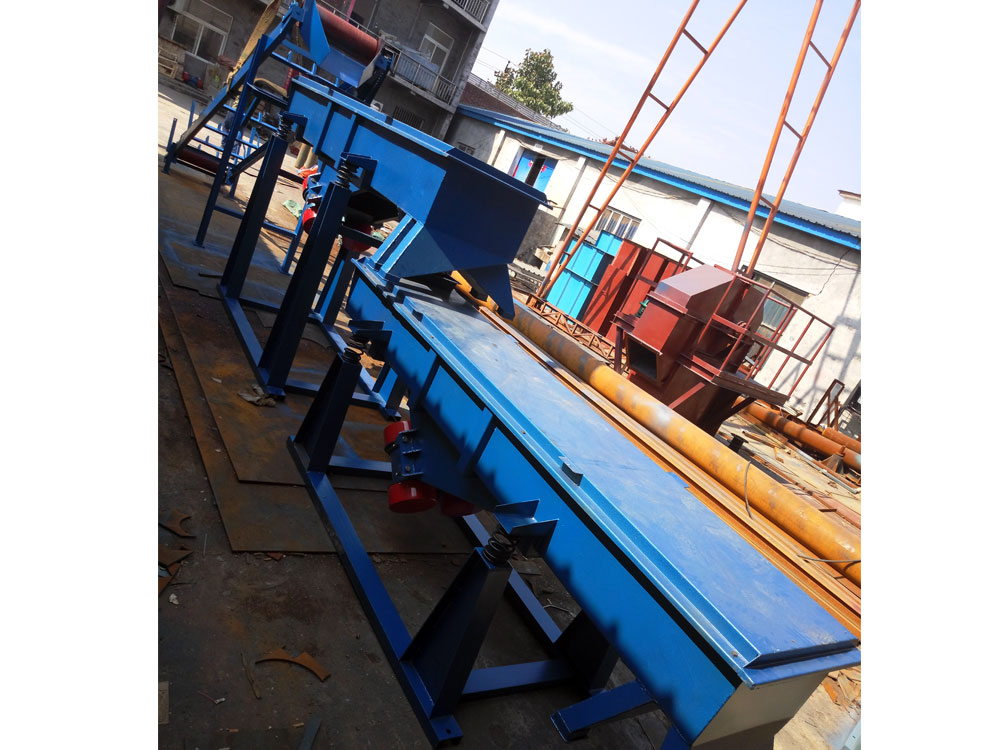

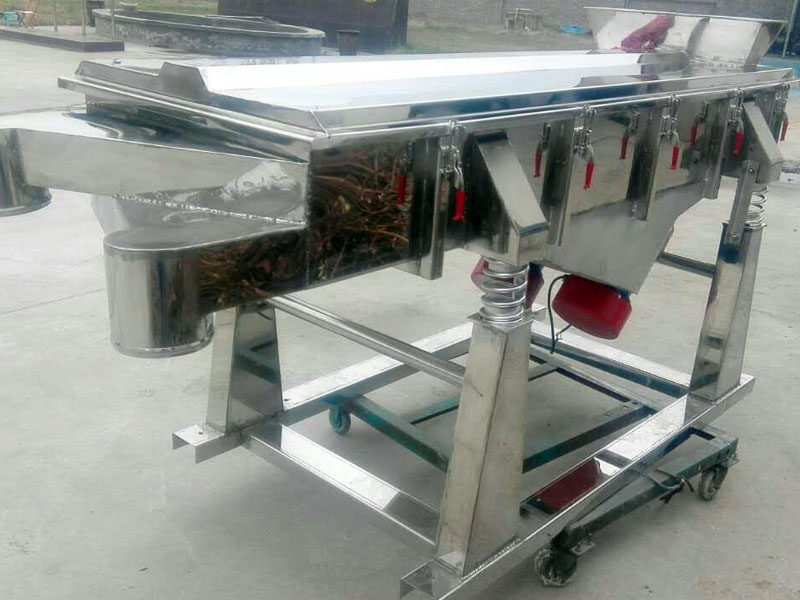

　　一、概述　　直線振動篩（直線篩）穩定可靠、消耗少、噪音低、壽命長、振型穩、篩分效率高等優點。直線振動篩利用振動電機激振作為振動源，使物料在篩網上被拋起，同時向前作直線運動，物料從給料機均勻地進入篩分機的進料口，通過多層篩網產生數種規格的篩上物、篩下物、　　分別從各自的出口排出。具有耗能低、產量高、結構簡單、易維修、全封閉結構，無粉塵溢散，自動排料，更適合于流水線作業。  　　二、工作原理　　直線振動篩采用雙振動電機驅動,當兩臺振動電機做同步、反缶旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。其兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。可用于流水線中實現自動化作業。具有能耗低、效率高、結構簡單、易維修、全封閉結構無粉塵溢散的特點。高篩分目數325目，可篩分出7種不同粒度的物料。　　三、結構及各部分功能說明　　直線振動篩主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成?！　?、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分?！　?、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分?！　?、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網?！　?、振動電機(使用與維修方法詳見振動電機使用說明書)?！　?、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故?！　?、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。　　7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行?！　∷?、特點　　1.密封性好、極少粉塵溢散。　　2.耗能少、噪音低、篩網使用壽命長?！　?.篩分精度高、處理量大、結構簡單?！　?.全封閉結構、自動排料、更適合于流水線作業?！　?.篩體各部分均采用扎制鋼板及型材焊接而成(部分組體間為螺栓連接)整體剛度好,牢固可靠。　　五、使用說明書　　1、獨特之篩網結構設計，方便和快速更換篩網(只需3到5分鐘)，此外此種設計允許使用各種篩網(尼龍、特種龍、PP網)?！　?、篩機設計；精巧和容易裝配，一人即可操作篩機。　　3、和其他相關品牌廠商比較，具較大篩選面積和效益之處理能力。　　4、其母網完全支撐細網，因此細網可獨得較長之壽命，而降低細網耗材使用，淤長時間之生產過程可降低諸多成本?！　∽饔门c原理：基本原理系借電機軸上下端所安裝的重錘（不平蘅重錘），將電機的旋轉運動轉變?yōu)樗?、垂直、傾斜的三次元運動，再把這個運動傳達給篩面。若改變上下部的重錘的相位角可改變原料的行進方向。　　　　六、適用行業　　在化工、食品、冶金、礦山、建材、糧食、磨料、化肥、煤炭行業中的顆粒狀、粉狀物料的篩分、分級中有廣泛的應用先例。　　1、在根據物料粒度、透篩概率、生產率等條件確定篩面間距或傾角?！　?、該型設備篩網部分設計獨特巧妙，能夠迅速換網，迅速張緊。

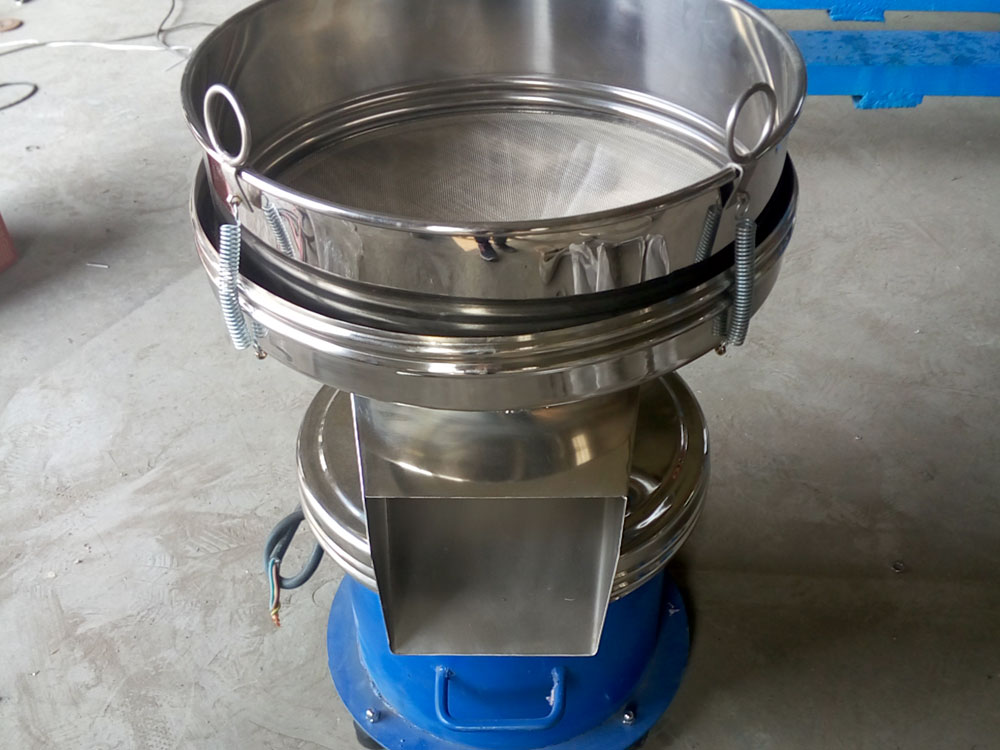

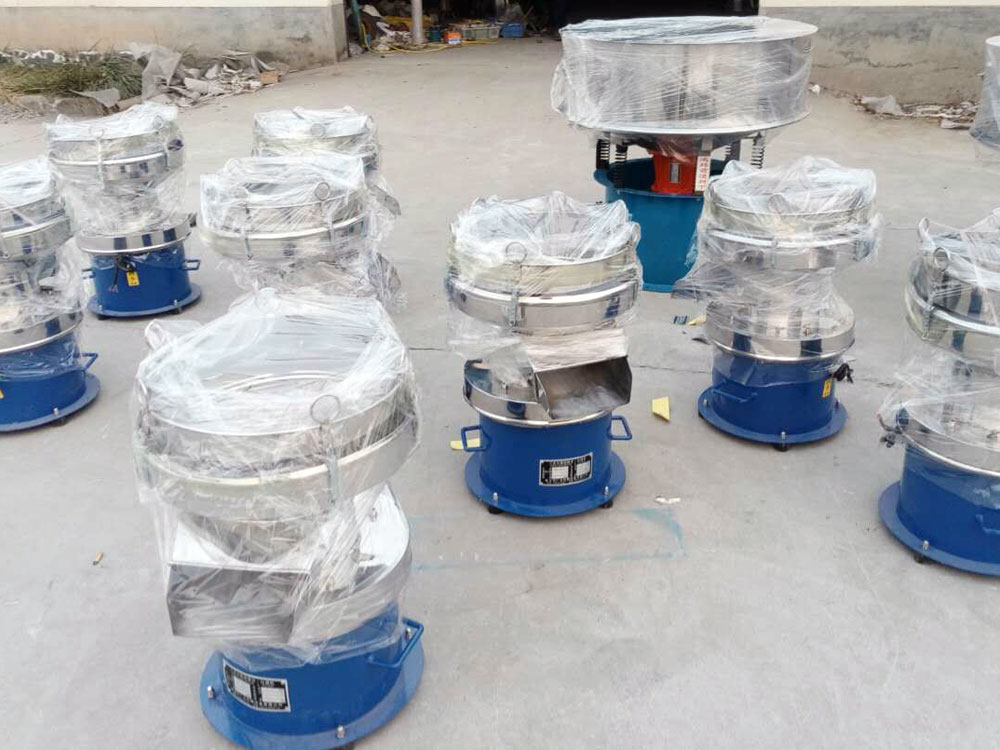

　　一、產品簡介　　FC450低噪音篩分過濾機是我公司出產的一種便于移動、低噪音、小體積的振動篩分過濾機.尤其適用于大顆粒含量的粉末篩分與漿液過濾?！　《⒐ぷ髟怼　∮呻姍C驅動重錘激振，機體運動軌跡呈水平、垂直、傾斜的三次元運動，使物料在篩網上被拋起并由中間向外旋轉擴散到出料口排出，物料在篩網上面的運動中，細小顆?；蛞后w透過篩網，通過選擇安裝相應的篩網和篩網層數使物料完成篩選分級過濾，分選出的物料由各自的出料口分別自動排出。　　三、適用范圍　　1、分級篩選：把不同粒度的混合物料進行連續分選，成為不同粒度等級的規格產品?！　?、篩選雜質：高流量粉狀物料處理，迅速清楚含量很少的大顆粒或細微粉末?！　?、固液分離：把各類漿液中的非溶性固體迅速清除?！　?、漿液雜質分離：從漿液中迅速清除不合格雜質?！　∷?、行業應用　　1、化工行業：樹脂、顏料、油脂、消火劑、橡膠、塑料等?！　?、磨料、玻璃、陶瓷行業：硅砂、氧化鋁、研磨料、玻璃粉。　　3、食品行業：糖、鹽、堿、味精、淀粉、奶粉、豆?jié){、酵母。　　4、醫藥行業：中藥粉、西藥粉、醫藥原料藥。　　5、煉鐵、礦業：石英砂、礦石、氧化鈦、氧化鋅、金屬鎂粉?！　?、機械行業：鑄造砂、粉末冶金、電磁材料、鋁粉、金屬奮?！　?、其他：碳黑、活性碳、珍珠、涂料、電纜料?！　∥?、特點　　★篩分精度高，效率高，任何粉狀、顆粒狀、粘液類均可使用?！　　?全封閉結構，密封性能好，網眼不阻塞，篩粉細可達400目。　　★ 體積小噪音低，移動方便，出料口可沿圓周方向任意布置。　　★ 機內防堵網裝置，可有效消除網孔堵塞。　　★ 對設備基礎無特殊要求，一般水泥地面可直接使用。　　★ 換網容易、操作簡單、清洗方便。　　★ 混合物料從中進入，經篩分后，各種粒度的物料各自的出口自動連續排出，可連續生產?！　×⒓夹g(shù)參數型號篩面有效直徑頻率功率電壓篩分顆粒FC-450Φ4001460次/分0.18KW380V0.038-3mm　　七、使用條件　　1、周圍環境溫度：-5—40攝氏度　　2、相對溫度不超過90%（20攝氏度以下）　　3、周圍介質沒有導電塵埃和能腐蝕和破壞絕緣的氣體?！　“?、使用與維護:　　1、使用時本機水平放置，按產品所需電壓（220V/380V）接通電源配置接地保護線?！　?、篩機可根據需要調節并鎖緊壓篩框螺絲；掛好篩框鎖扣后方可使用。　　3、每次用后要清除灰塵、注意防潮，定期向電機軸承內注入鋰基潤滑脂。

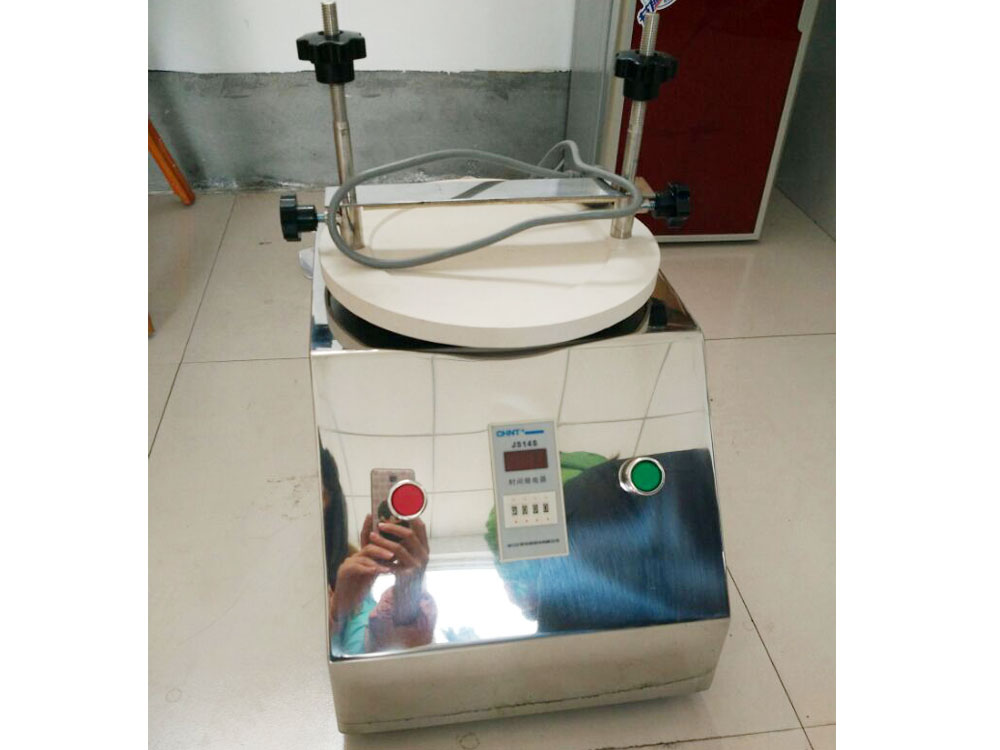

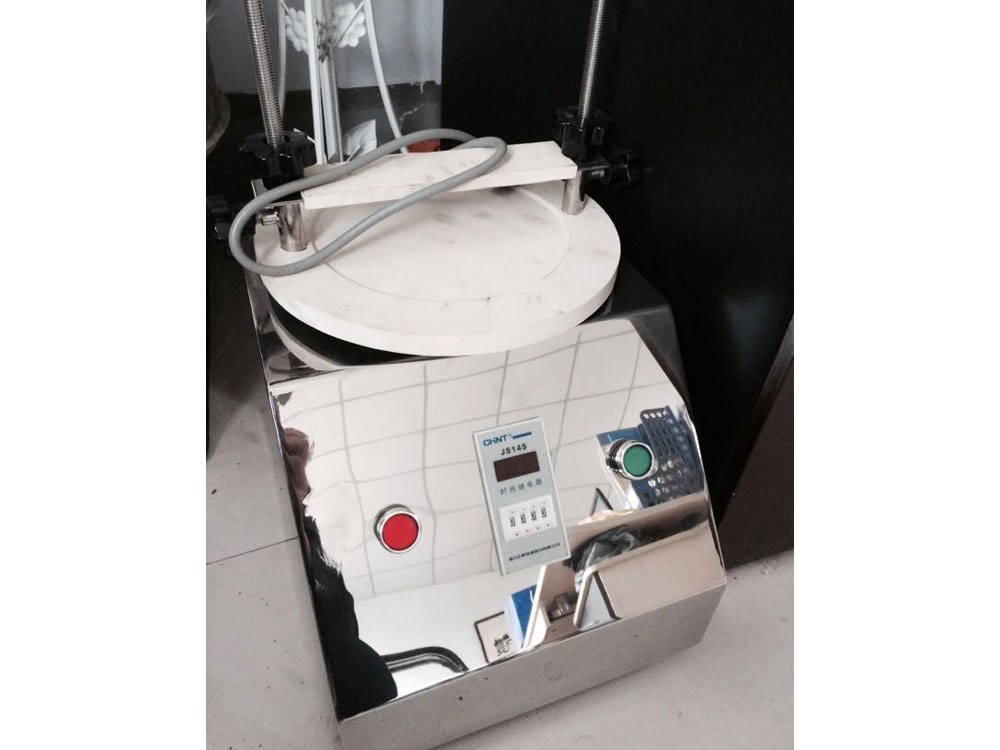

　　一、試驗篩概述　　  FC試驗篩是一種可定時自動關機，保證試驗重復性，功能操作簡單的粒度分析儀器?？蓪⒁环N顆粒料同時精密分出2-5個粒子段。可用于漿液料的細度及雜物含量分析，噪音小，重量輕；平臺操作，無須固定?！　《a(chǎn)品特點　　1、篩框采用SUS304（0Cr18ni9）不銹鋼拉伸拋光而成,壁厚0.6毫米,表面光可鑒人，整體成型堅固耐用,沒有磁性,篩網與篩框通過錫焊固定,不會松弛?！　?、網孔精確，因按網孔標記所以不同時間生產的同一規格網孔一致?！　?、沖孔板試驗篩，按GB6003.2-1997標準加工?！　∪?、技術參數篩框（層）篩框直徑篩分粒度噪音（dB）振幅振動頻率（次/分）外形尺寸（長寬高）電源（V;Hz）整機重量1-5?2000.025-3小于500-31400350*350*300+N*50220；5036　　四、應用范圍　　廣泛應用于食品，醫藥，化工，磨料，顏料，礦山，冶金，地質，陶瓷，國防等行業的科研單位，實驗室，檢驗室，生產控制等的檢驗，分析。　　五、機械安裝調整　　本機安裝到位后，不論是否固定使用，都必須將本機放置在水平位置。電源線應按設備標稱功率配線。必要時可配置繼電保護系統和停車制動系統。設備必須配置有效的保護措施

　　一、概述　　FC系列超聲振動篩是將220V、50Hz或110V、60Hz的電能轉換為18--40kHz的高頻電能，再用裝在篩框上的超音波振子頭將高頻電能轉換為機械能，使篩面產生肉眼看不到的超音速的振動，使超微細粉體接受巨大的超聲加速度，使篩面上的物料始終保持懸浮狀態，從而抑制粘附、摩擦、平降、楔入等堵網因素， 進而達到篩分和清網的目的，使超微細粉篩分成為易事。特別適合高品質、精細粉體的用戶使用?！　《?、工作原理　　NS超聲波振動篩使超微細粉體接受巨大的超聲加速度，從而抑制粘附、摩擦、平降、楔入等堵網因素，提高篩分效率和清網效率。原理是將220V、50Hz或110V、60Hz的電能轉換為18--40kHz的高頻電能，再用裝在篩框上的超音波振子頭將高頻電能轉換為機械能，使篩面產生肉眼看不到的超音速的振動，使超微細粉體接受巨大的超聲加速度，使篩面上的物料始終保持懸浮狀態，從而抑制粘附、摩擦、平降、楔入等堵網因素， 進而達到篩分和清網的目的，使超微細粉篩分成為易事。特別適合高品質、精細粉體的用戶使用?！　∪?、產品結構　　振蕩器：高性能超聲波轉換器件。　　超聲波網架：由外網架與共振環組成　　篩網：適用于10目~635目。　　四、產品特點　　改善低密度分在重力沉降中的平降（粉末與網口輕接觸）、滑移效應，改善高密度金屬在網口滯留或楔入，改善帶靜電粉體的粘附效應，從而提高篩分效率和篩分質量。用篩分通過率表示，一般情況下比不加超聲振動篩增加通過率50%-100%，個別情況下增加通過率400%?！　?、減少或不產生清網時間；　　2、不產生彈跳球等輔助物對粉體的污染；　　3、保持網孔尺寸，穩定篩分精度；　　4、分解粘附物質，減少篩上物；　　5、減少篩分次數?！　∥濉⒓夹g(shù)參數型號公稱直徑篩面直徑有效篩面面積（㎡）大入料粒度篩面規格（目/英寸）層數振次功率FC4004003400.09<102-6351-314600.18FC6006005300.22<1014600.25FC8008007200.4<2014600.55FC100010009000.63<2014600.75FC1200120011000.95<2014601.1FC1500150014001.5<2014602.2FC1800180017102.3<3014603FC2000200019102.86<3014604　　超聲波外形尺寸圖：型號ABCDEFHI單層高度雙層高度三層高度FC4003303052404008070320390635770870FC600530430240600100704304197808971013FC8006805802408001259054043585010031152FC100080070024097015010064344586610151165FC12009858554001170180120750555103512041373FC1500119010504001470200120930556107212491425FC18001540144040017702001201025680122513941562FC20001800172040019602001701260680125014201586　　六、適用行業　　化學粉末：顏料、粉末涂料、TMTD、VC、潤滑劑、瓷釉粉末、石墨、墨粉、碳粉　　金屬粉：鐵粉、銅粉、鈦粉、合金粉、不銹鋼粉、鎢粉、碳化鎢、氧化鈦、鎳粉　　食用粉末：甜味劑、單甘脂、糖、香料、淀粉、色素　　磨料：碳化硅、硅微粉、玻璃微珠、剛玉　　其他粉末：激光粉、電池材料、化妝品粉末、磁性材料、輕質碳酸鈣、新材料
